Электромиограф «Синапсис» вызванные потенциалы
Электромиограф «Синапсис» в максимальной конфигурации, включающей возможность исследования вызванных потенциалов, используется как для проведения спектра общепринятых электромиографических методик, так и для регистрации вызванных потенциалов основных модальностей: зрительные, акустические, соматосенсорные, когнитивные, шахматный паттерн.
Описание
Электромиограф «Синапсис» соответствует Перечню оборудования для оснащения и переоснащения медицинских организаций по Приказу МЗ РФ №1379н от 28.12.2020 г. (код вида мед. изделия 292080 «Электромиограф»).
Работа с прибором производится по необходимому количеству каналов регистрации сигнала (максимально – до 4-х каналов). Система может с одинаковой эффективностью применяться как в стационарных условиях, так и при проведении выездных исследований (для работы не требуется питания 220 В). При разработке системы использовался ряд инновационных технических решений, позволяющих регистрировать максимально качественную электромиограмму (ЭМГ) с крайне низким уровнем шумов и помех.
Возможности системы и программного обеспечения

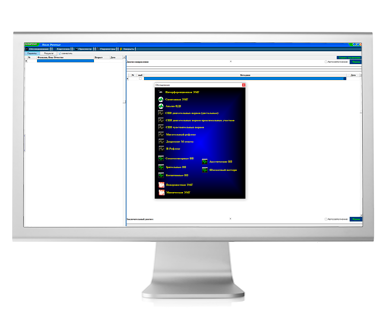

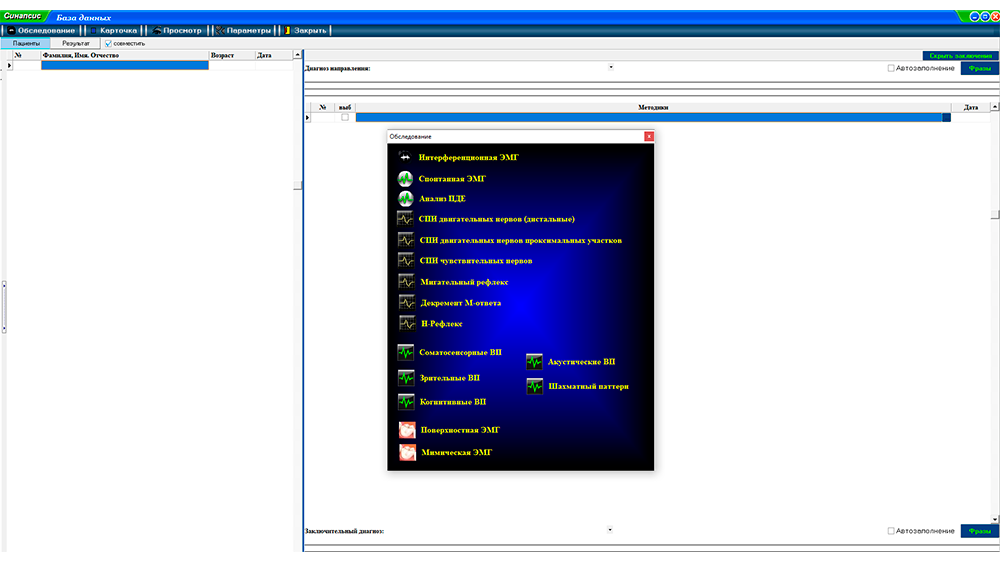

Методики электромиографической системы «Синапсис» (ВП):

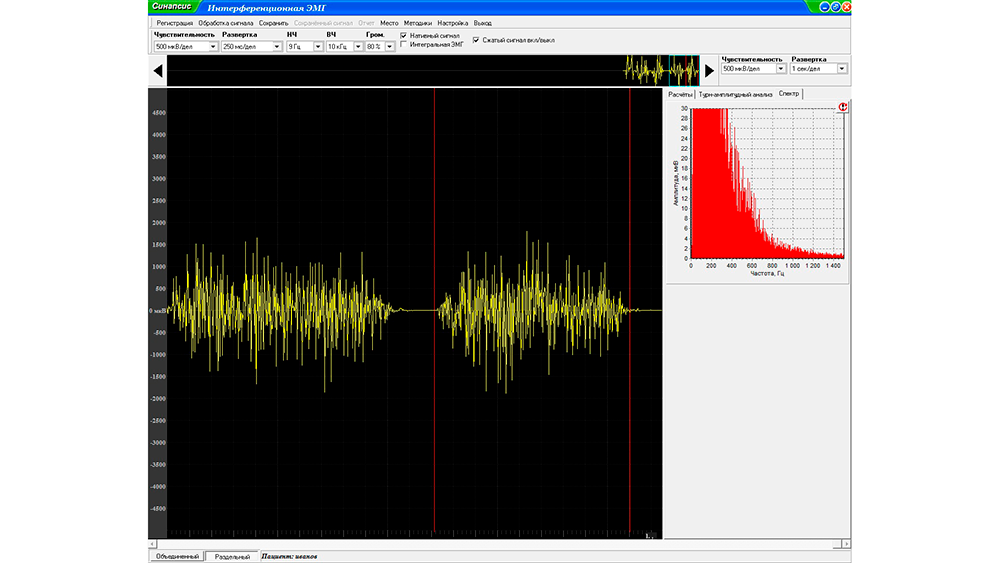

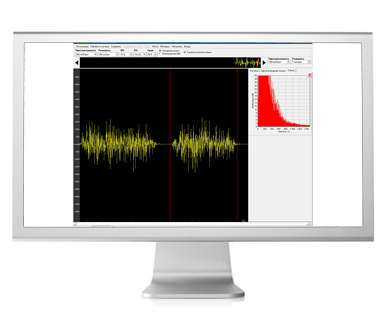

- анализ интерференционной, спонтанной, интегральной электромиограммы;
- турн-амплитудный и спектральный анализ;

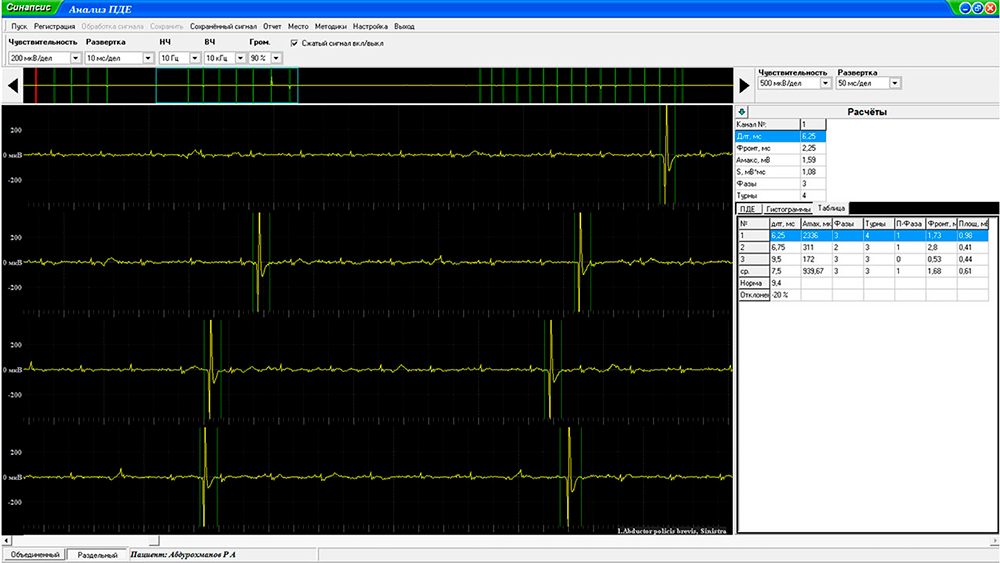

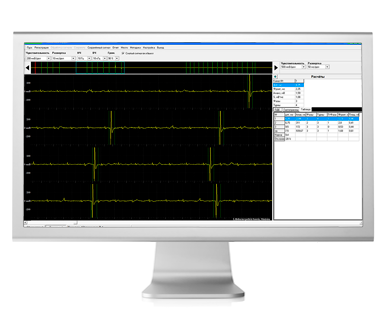

- анализ потенциалов двигательных единиц;

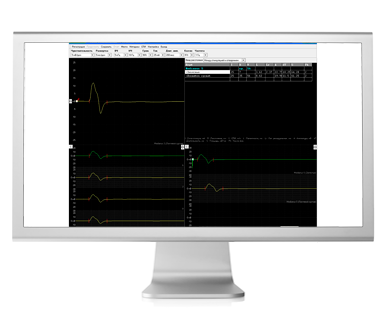

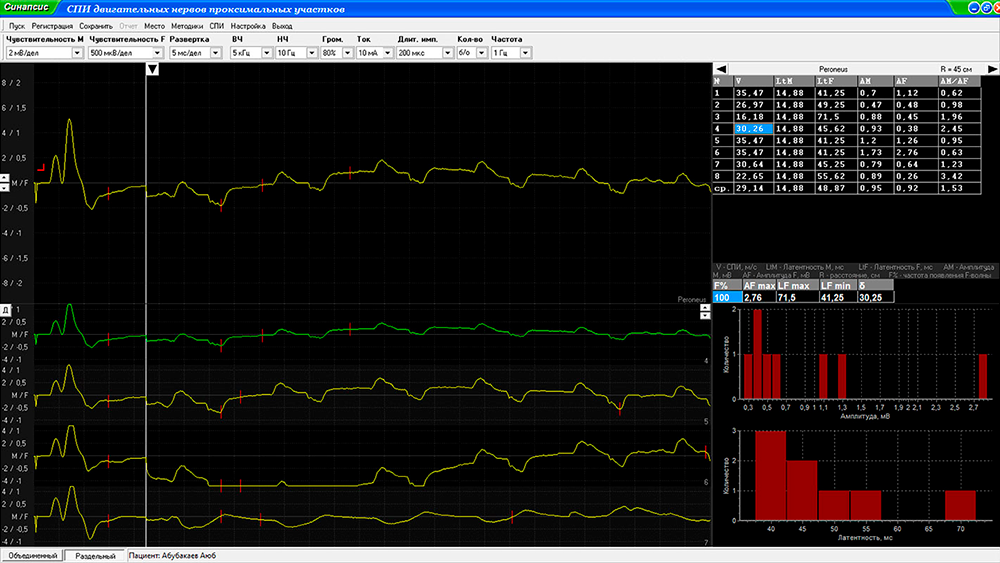

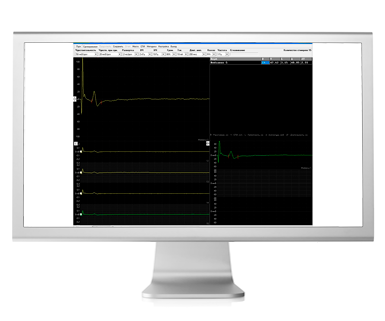

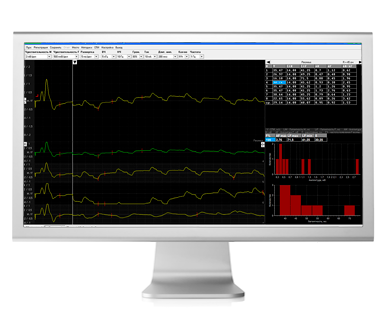

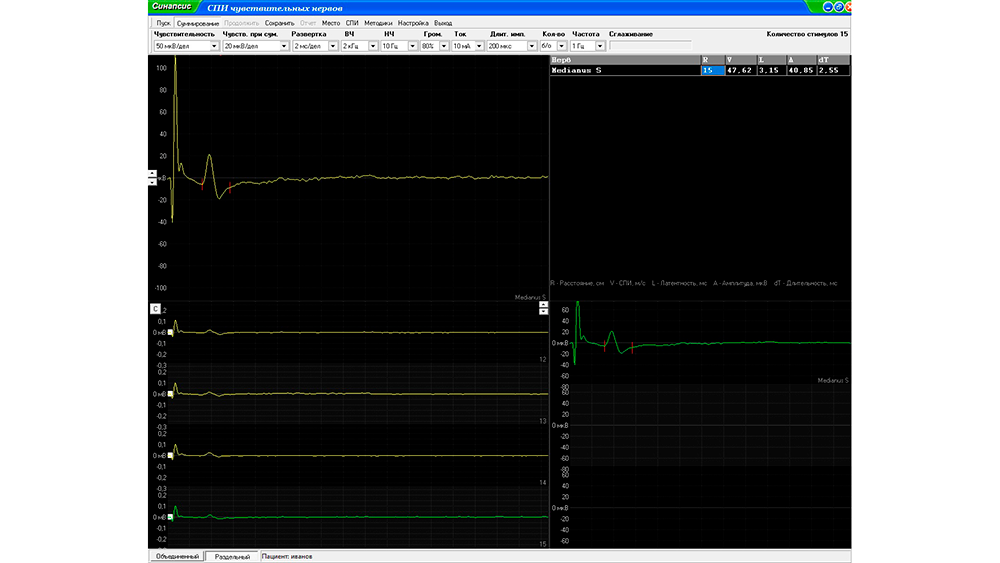

- расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам;
- определение характеристик F-волны;
- анализ H-рефлекса, мигательного рефлекса;

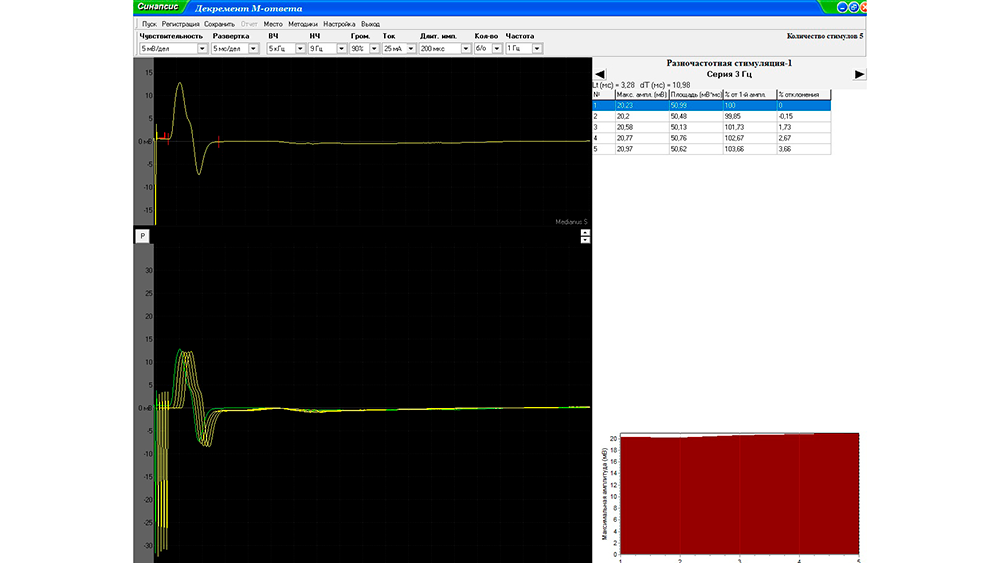

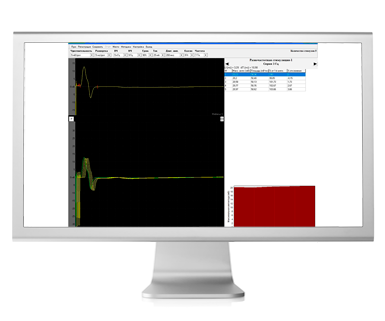

- анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию;
- стоматологические методики (Поверхностная ЭМГ и Мимическая ЭМГ), предназначенные для оценки состояния жевательных и мимических мышц;
- анализ реципрокности.
Данная конфигурация миографа оснащается дополнительными аксессуарами, позволяющими провести:

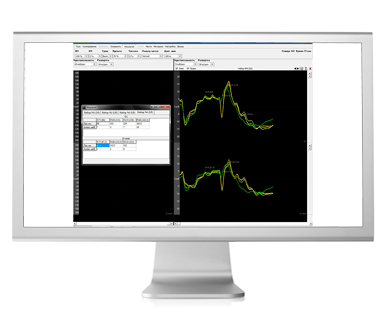

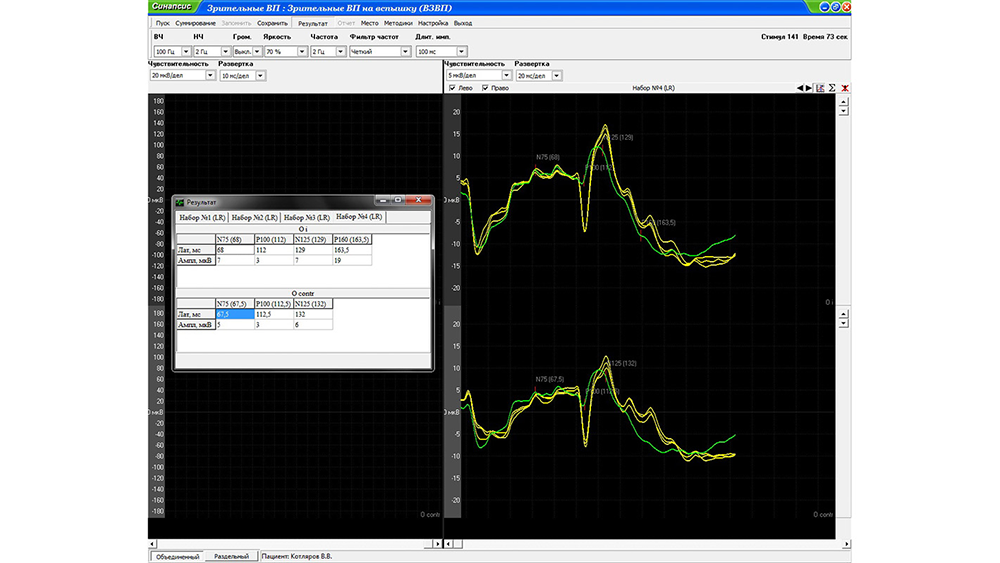

- зрительные вызванные потенциалы на вспышку света и обращаемое шахматное поле;
- длинно- и коротколатентные акустические вызванные потенциалы;
- соматосенсорные вызванные потенциалы;
- когнитивные вызванные потенциалы.
Функции программного обеспечения:

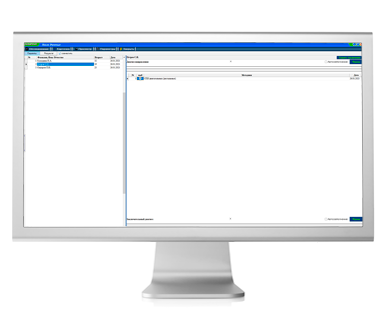

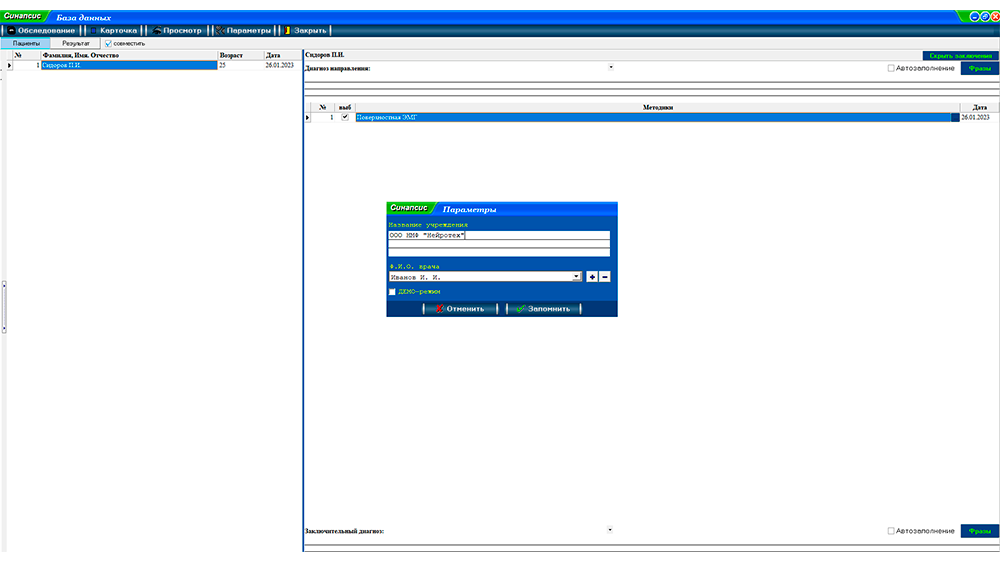

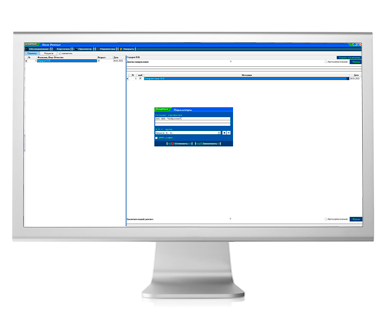

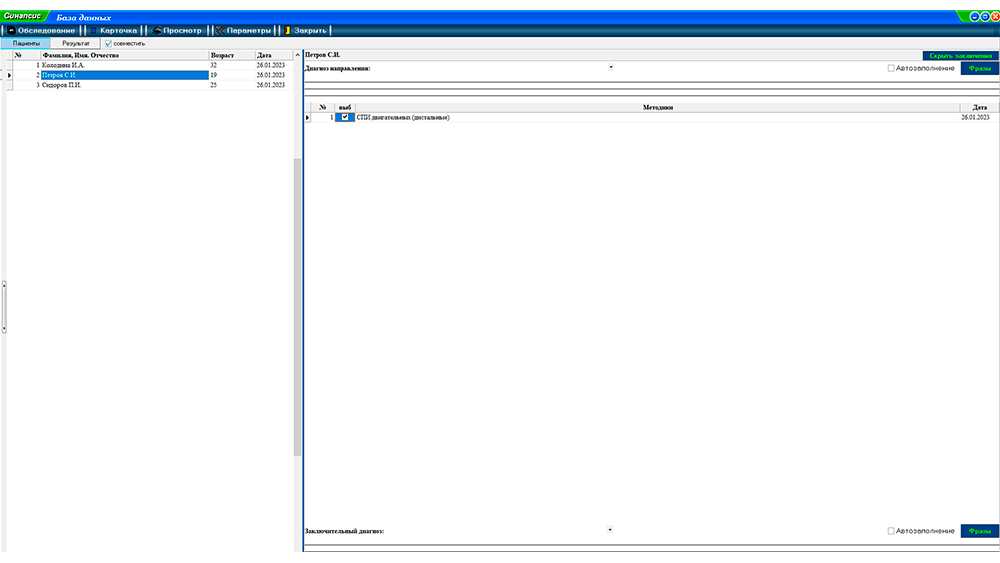

- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- сохранение результатов обследований (исходных сигналов) и отчетных форм;
- программное управление всеми параметрами регистрируемых сигналов и стимулирующих воздействий;
- автоматическое и автоматизированное обнаружение требуемых для анализа участков электромиограммы;
- наличие нормативных данных по основным параметрам;
- создание собственных протоколов проведения методик;
- встроенная база данных типовых фраз, необходимых для быстрого формирования заключений по проведенным обследованиям;
- алгоритмы цифровой обработки сигналов для классификации, расчетов и графических представлений результатов в виде гистограмм;

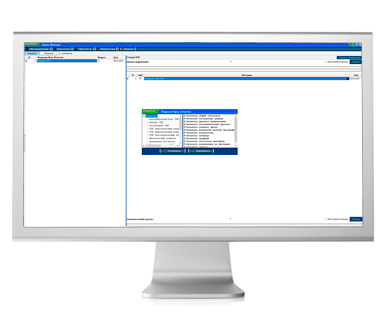

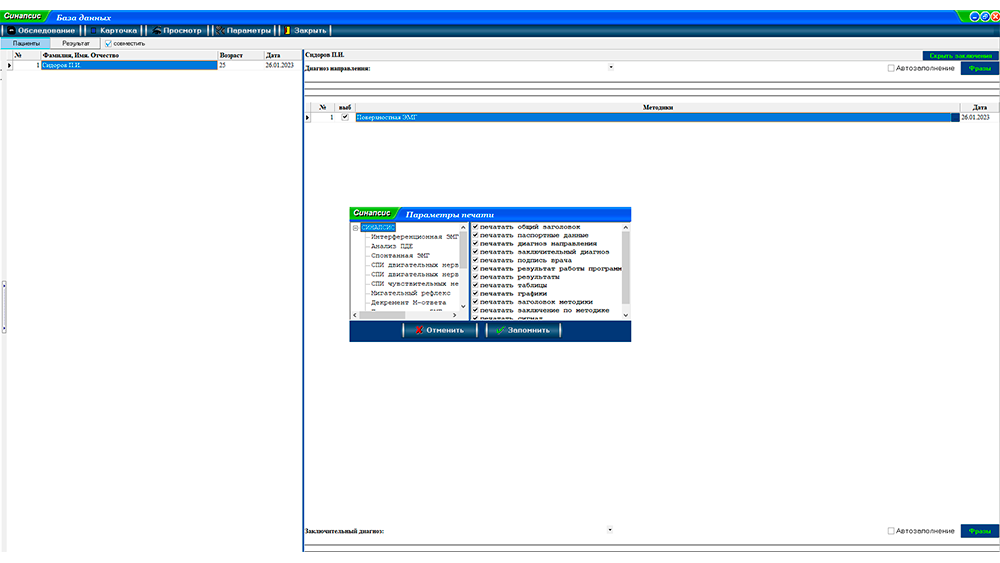

- формирование отчетной формы, включающей графики, таблицы и диаграммы;

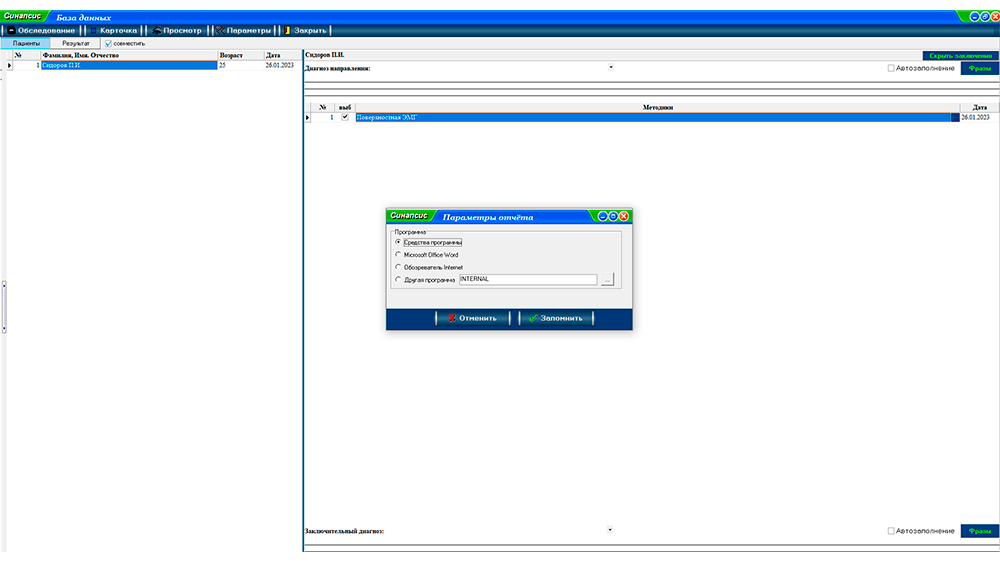

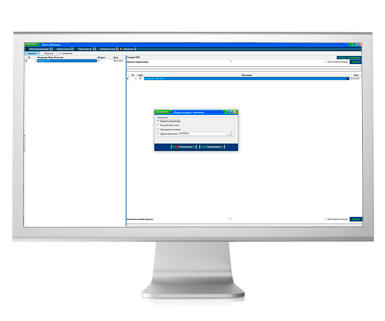

- возможность просмотра отчетной формы в Microsoft Office Word.

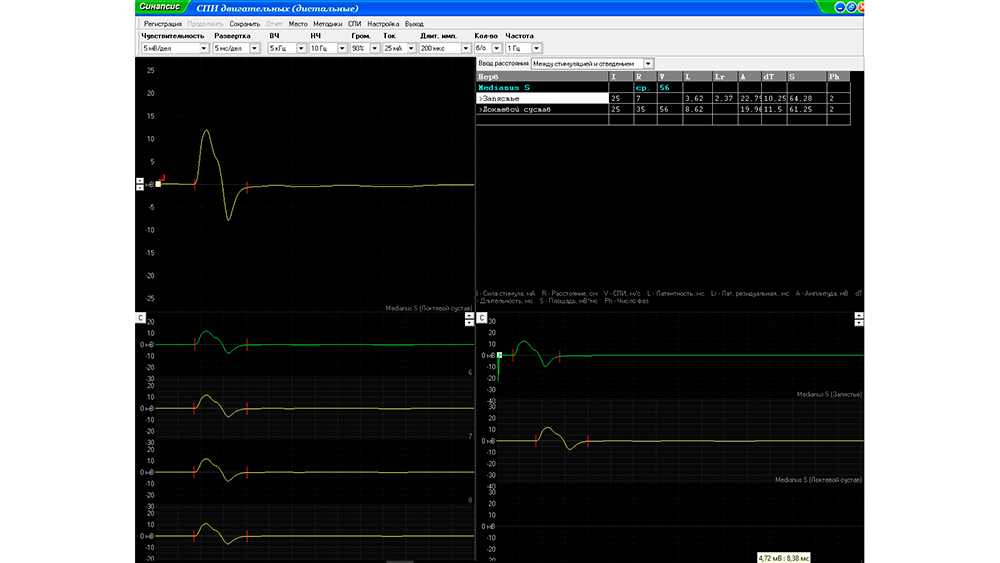

Программное обеспечение
Технические характеристики
| Количество каналов | 4 |
| Подключение к компьютеру | USB |
| Рабочая полоса частот усилителя (на уровне –3 дБ) | 0 – 10 кГц |
| Частота дискретизации по каждому из каналов | 40 кГц |
| Среднеквадратическое значение шума, приведённое ко входу | не более 6 мкВ |
| Диапазон амплитуд измеряемых сигналов | 0,1 мкВ – 200 мВ |
| Динамический диапазон АЦП | 100 дБ |
| Разрядность АЦП | 24 |
| Нижняя граница полосы пропускания | 0 Гц – 1 кГц |
| Верхняя граница полосы пропускания | 1 Гц – 10 кГц |
| Электропитание | +5 В (от порта USB) |
| Устойчивость к электростатическим разрядам | 8 кВ |
Электростимулятор
| Тип | токовый |
| Амплитуда импульсов | 0 – 100 мА |
| Шаг управления амплитудой импульсов | 1 мА |
| Длительность импульсов | 10 мкс – 1 мс |
| Шаг перестройки длительности импульсов | 10 мкс |
| Серии импульсов | до 50 раз в сек. |
Фоностимулятор (звуковой стимулятор)
| Диапазон громкости импульсов | 0 – 120 Дб |
| Шаг управления громкостью | 1 Дб |
| Режимы подачи импульсов | сжатие, разрежение, попеременно |
| Каналы стимуляции | только на левую сторону, только на правую сторону, на обе стороны одновременно |
| Длительность импульсов | 50 – 1000 мкс |
Фотостимулятор (световой стимулятор)
| Тип стимулятора | светодиодный |
| Длительность импульсов | 0,1 мс – 500 мс |
| Диапазон яркости | 1 – 100% |
| Шаг изменения яркости | 1% |
Видеостимулятор «шахматный паттерн»
| Тип стимулятора | дополнительный монитор |
| Интерфейс | стандартный VGA |
| Наборы полей | 4x3, 8x6, 16x12, 32x24, 64x48 |
| Регулировка яркости | 1 – 100% |
| Режимы изображения | шахматное поле, горизонтальные полосы, вертикальные полосы |
| Область отображения | полный экран, верхняя/нижняя полуплоскость экрана, левая/правая полуплоскость, любая четверть экрана |
| Маркер для фиксации взгляда пациента | по всему полю |
Комплектация
| Аппаратный блок «Синапсис» (для исследования ВП) | 1 шт. |
| Кабель для подключения к ПК (USB-кабель, тип А-В) | 1 шт. |
| Отводящий провод | 5 шт. |
| Объединённый провод (многоканальный) | 1 шт. |
| Стимуляционный электрод с фетровыми прокладками | 1 шт. |
| Стимуляционный электрод вилочковый | 1 шт. |
| Провод общего электрода | 2 шт. |
| Провод для игольчатых электродов | 2 шт. |
| Отводящий электрод | 10 шт. |
| Общий электрод («земляной») | 2 шт. |
| Лента для крепления общего электрода | 2 шт. |
| Игольчатый электрод (25 мм) | 2 шт. |
| Игольчатый электрод (50 мм) | 3 шт. |
| Адаптеры для одноразовых ЭМГ-электродов | 8 шт. |
| Комплект одноразовых электродов (50 шт.) | 1 уп. |
| Электроды для проведения ВП под пасту Ten20 | 5 шт. |
| Наушники для акустических ВП | 1 шт. |

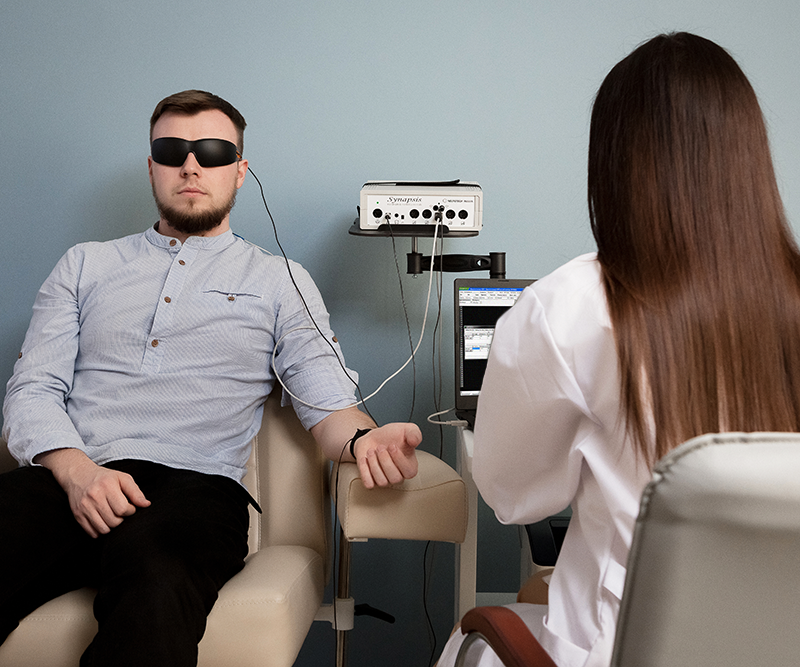

| Светодиодные очки для зрительных ВП | 1 шт. |
| Монитор для ВП на шахматный паттерн | 1 шт. |
| Гель электродный | 1 шт. |
| Паста Ten20 | 1 шт. |
| Абразивный гель | 1 шт. |
| Пластырь | 1 шт. |
| Лента сантиметровая | 1 шт. |
| Калибровочный провод | 1 шт. |
| Специализированная подставка под прибор | 1 шт. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Эксплуатационная документация | 1 компл. |
