Беспроводная портативная система анализа тремора (треморограф) «Колибри» предназначена для автоматической регистрации миографической активности и актов движений в конечностях при различных экстрапирамидных и других двигательных нарушениях при эссенциальном треморе, дистониях и иных расстройствах (тики, миоклонии). Кроме того, данная система может применяться для кинезиологического анализа паттерна движения при ходьбе, ручной моторике.
Описание

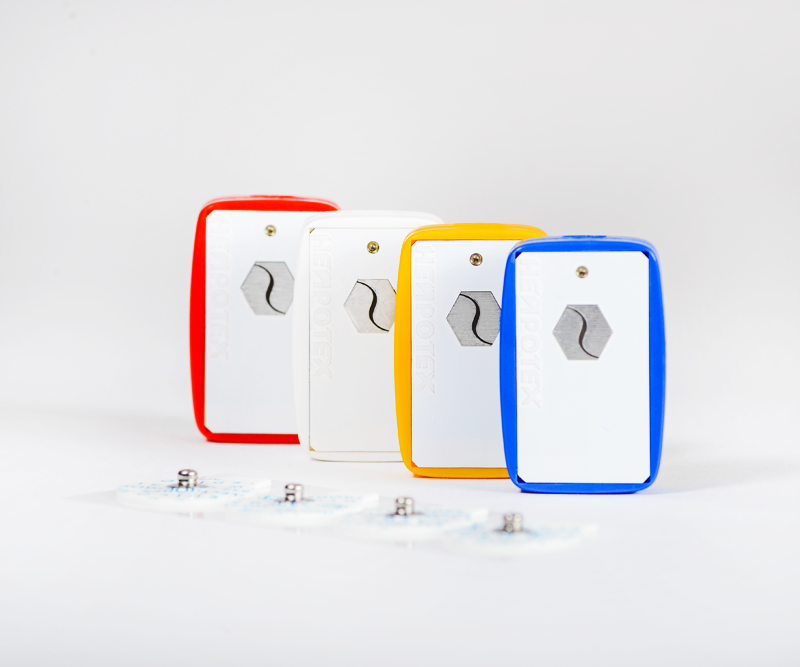

Система состоит из двух или четырех (опционально) беспроводных датчиков «Колибри», каждый из которых имеет один электромиографический (ЭМГ) канал и один канал МЭМС (акселерометр и гироскоп).
В отличие от конкурентных систем анализа тремора существенным преимуществом датчиков «Колибри» является беспроводной принцип работы системы, что повышает удобство эксплуатации и комфорт пациента, позволяет получить качественный, устойчивый к двигательным артефактам сигнал. Совокупность этих преимуществ является залогом успешной работы алгоритмов, повышения скорости и точности проведения исследований.
Данная система позволяет решать следующие важные задачи:
- диагностика видов тремора;
- анализ ритмичных движений конечностей (например, при ходьбе);
- реабилитационный тренинг-контроль за активностью дистоничных (парализованных) мышц.
Датчик крепится при помощи самоклеящихся одноразовых электродов на поверхность кожи (как правило, в проекции мышц разгибателей-сгибателей) и в реальном времени по беспроводному каналу связи передает в программное обеспечение (на персональном компьютере) высококачественный, защищенный от помех миографический сигнал и данные акселерометра и гироскопа в трех проекциях. Специализированное программное обеспечение осуществляет визуализацию сигналов миограммы и актографии, а также результатов обработки сигналов математическими методами первичного анализа: спектральный анализ, ритмография, автокорреляционный анализ, усреднение, интегральная ЭМГ и отображение трендов во времени.
Данная система может поставляться совместно с системой БОС-тренингов. Это позволяет повысить темпы и качество моторного моделирования двигательного паттерна при парезах (параличах) и дистониях.
Беспроводная портативная система анализа тремора может являться дополнительным методом анализа активности мышц на фоне проводимой ботулинотерапии.
Систему можно использовать для мониторинга и контроля эффективности медикаментозного (действие дофа-препаратов и т.п.), реабилитационного или физиотерапевтического лечения при болезнях с нарушением движений.
Возможности системы и программного обеспечения
Основные функции программного обеспечения:

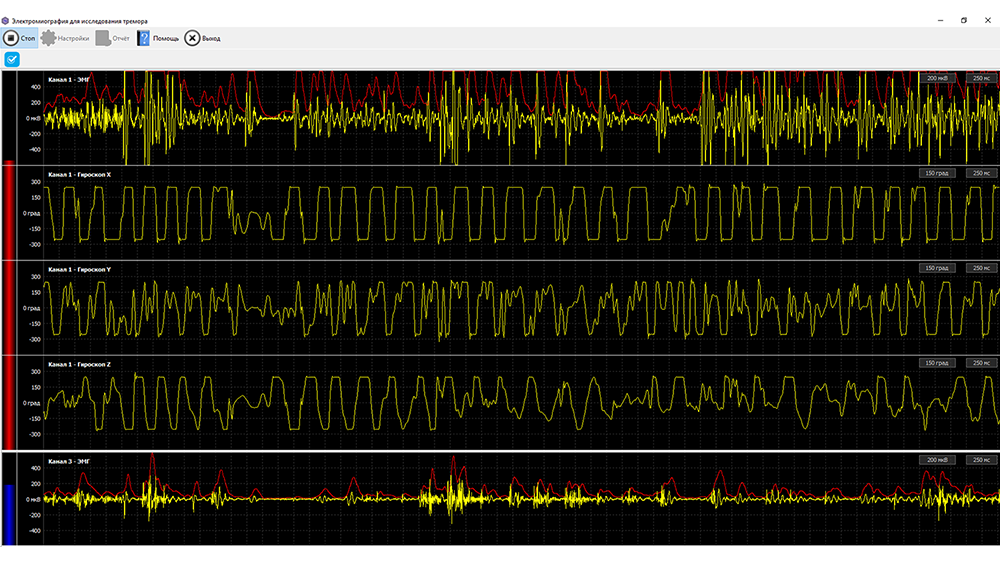

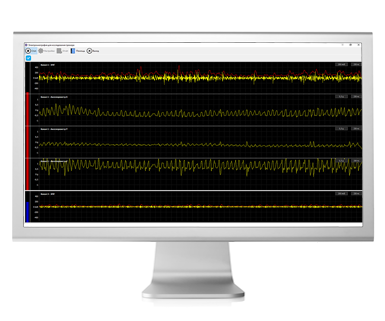

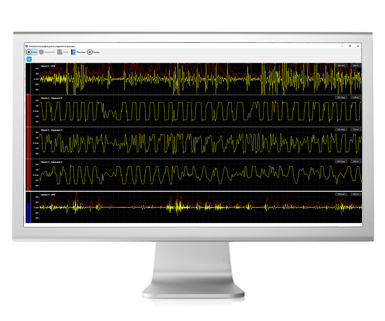

- регистрация ЭМГ-сигнала высокого качества по нескольким (до четырех) каналам одновременно;
- расчет интегральной ЭМГ (огибающей сигнала) по каждому каналу;

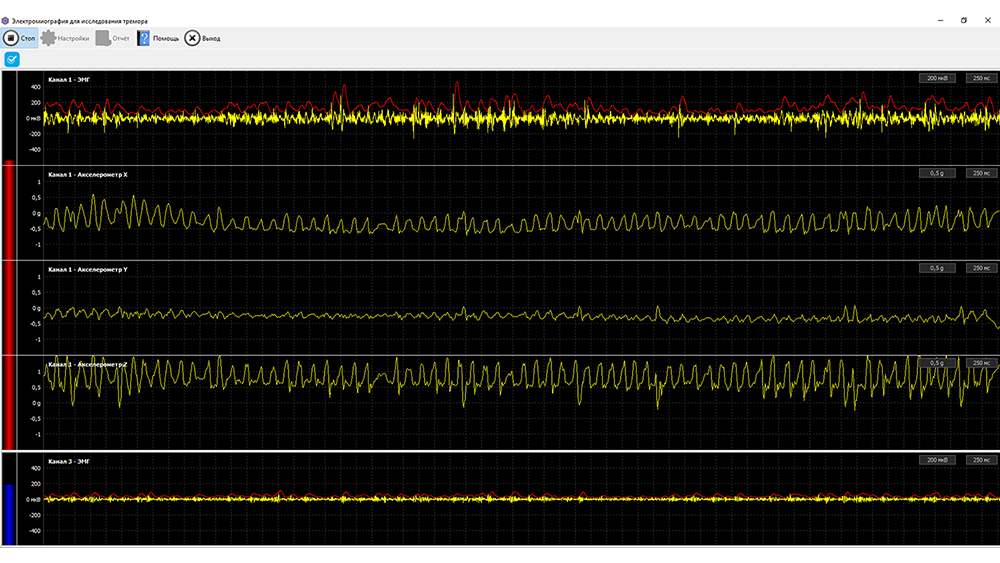

- отображение данных акселерометра и гироскопа в трех проекциях (по осям X, Y, Z);

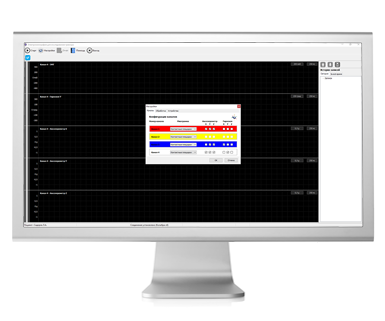

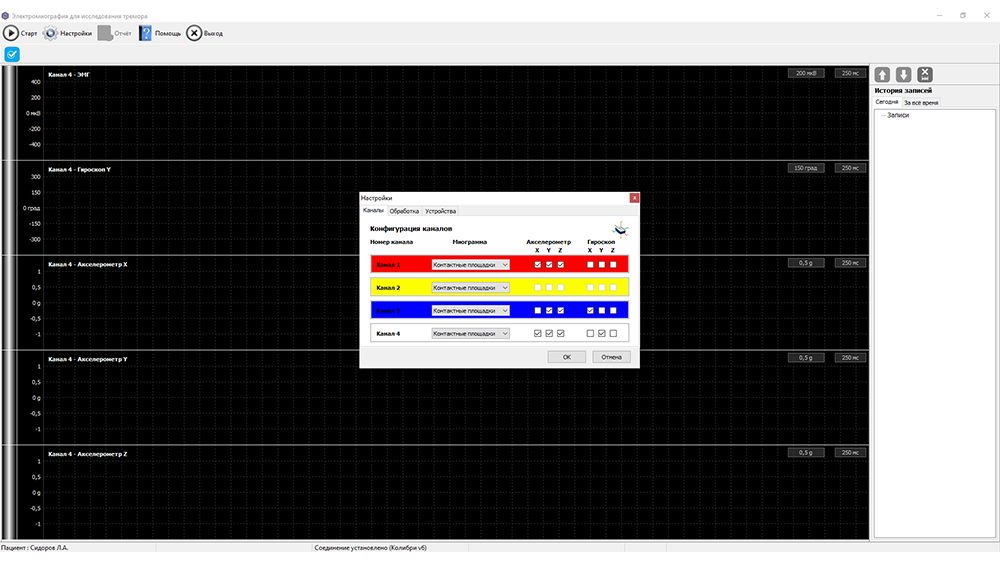

- переключение масштабов отображения сигнала – по времени (развертки) и амплитуде (чувствительности) как в реальном времени, так и после проведения обследования;
- встроенные алгоритмы автоматического определения участков двигательной активности, возможность редактирования (установка и удаление маркеров) областей активности;
- одновременная регистрация тремора по миографическому сигналу, акселерометру и датчику угловой скорости повышает точность определения доминирующих частот и позволяет получить характер колебаний в трёхмерном пространстве;
- встроенные средства для добавления снимков сигнала и построенных графиков и диаграмм в отчёт обеспечивают гибкость формирования итоговых результатов обследований;
- проверка качества контакта электродов с кожей в ходе проведения обследований (индикация отрыва электрода);

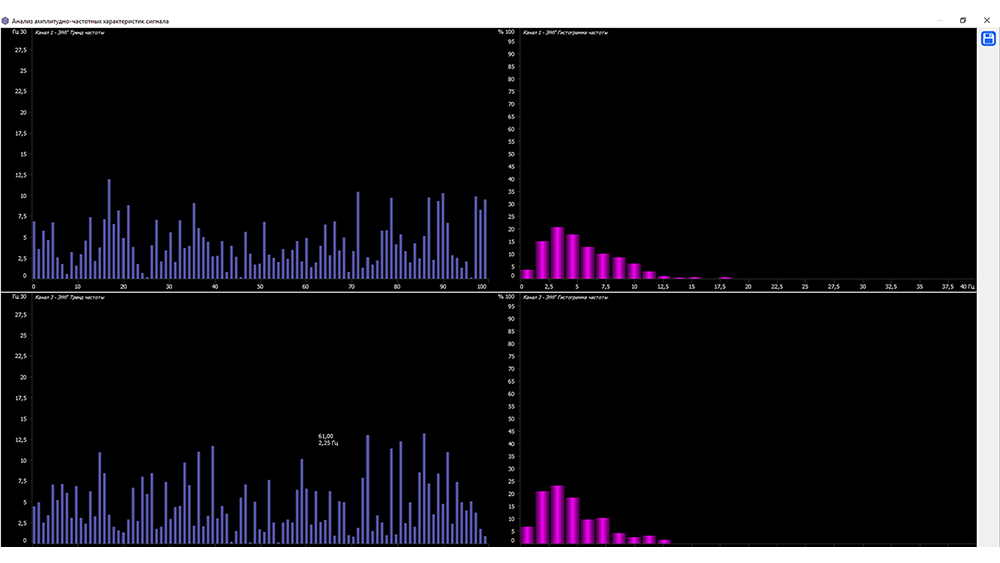

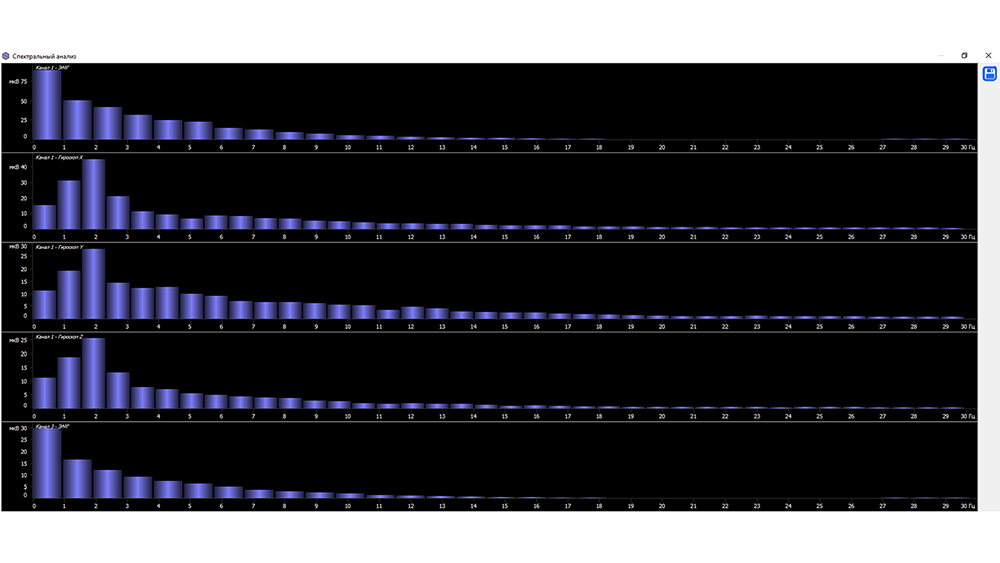

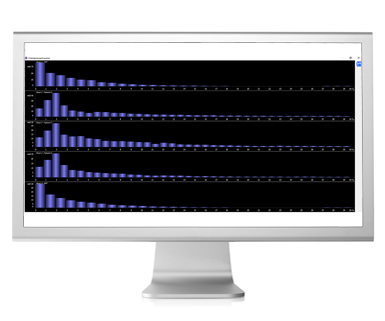

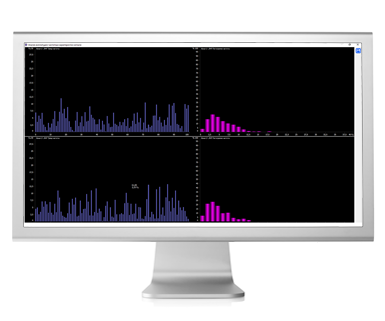

- расчет ключевых результирующих данных (автокорреляционный анализ, спектральный анализ по каждому каналу регистрации, тренд и гистограмма частоты колебаний).

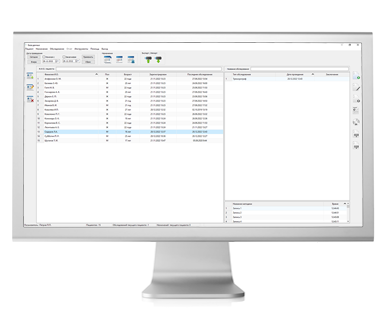

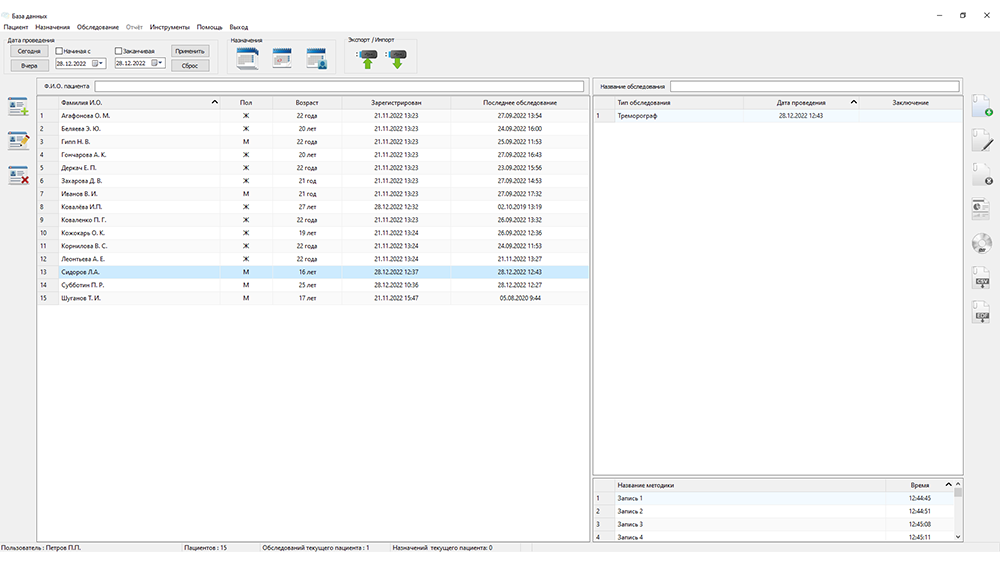

Функциональные возможности базы данных:
- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- механизмы сортировки списка пациентов по критериям (по алфавитному порядку, полу, возрасту, дате регистрации и дате последнего обследования) и быстрый поиск пациента из списка по нескольким буквам ФИО;
- возможность добавления, сохранения, редактирования и удаления собственных типовых шаблонов и фраз для заполнения полей отчетной формы (для формирования базы шаблонов для составления заключений);
- возможность экспорта отчетной формы в Microsoft Office Word и PDF;
- широкие возможности для дистанционного и удаленного описания обследований через облачное хранилище или сетевой диск: проведенные обследования автоматически загружаются на любой удобный облачный сервис, что обеспечивает возможность доступа к обследованиям из любой точки мира;
- импорт/экспорт проведенных обследований;
- обследование можно экспортировать в форматы CSV и EDF;
- высокий уровень безопасности хранимых данных – шифрование результатов обследований, резервное копирование и восстановление базы данных из резервной копии;
- возможность создавать базы данных индивидуально для каждого пользователя (специалиста).
Программное обеспечение
Технические характеристики
| Количество одновременно используемых датчиков | до 4 |
| Тип регистрации потенциалов | биполярный |
| Беспроводной интерфейс связи | проприетарный |
| Рабочая частота беспроводного интерфейса связи | 2,4 ГГц |
| Регистрируемые сигналы | ЭМГ, МЭМС (угловая скорость, угловое ускорение) |
| Диапазон измеряемых напряжений ЭМГ | от 0 до 2,4 В |
| Время заряда | не более 4 ч |
| Время непрерывной работы | не менее 6 ч |
| Дальность работы канала беспроводной связи | до 5 м |
Комплектация
| Модуль регистрации (беспроводной датчик) | 2 шт./4 шт. |
| Модуль приёма-передачи (антенна) | 1 шт. |
| Зарядное устройство с переходником на micro USB | 1 шт. |
| Комплект одноразовых электродов (50 шт.) | 2 уп. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Эксплуатационная документация | 1 компл. |
