«НейроЭЭГ» беспроводной
«НейроЭЭГ» беспроводной
Беспроводной электроэнцефалограф (энцефалограф) «НейроЭЭГ» (24 канала) является инновационным решением для проведения длительных мониторинговых записей ЭЭГ. В отличие от конкурентных беспроводных систем он обеспечивает полноценную частотную энцефалографическую полосу, имеет миниатюрные размеры, высокую степень защиты от двигательных артефактов, а также устойчивую радиосвязь с компьютером в пределах 10-15 м.
Описание
Беспроводной электроэнцефалограф «НейроЭЭГ» необходим для проведения длительного мониторинга биопотенциалов головного мозга по 21-каналу, с параллельной регистрацией трех полиграфических каналов: электрокардиограммы, электромиограммы и электроокулограммы.
Система рассчитана на использование в лечебно-профилактических учреждениях, диагностических центрах, нейрохирургических клиниках и в экспериментальных лабораториях научно-исследовательских институтов, клиниках, лечебно-профилактических и реабилитационных учреждениях.

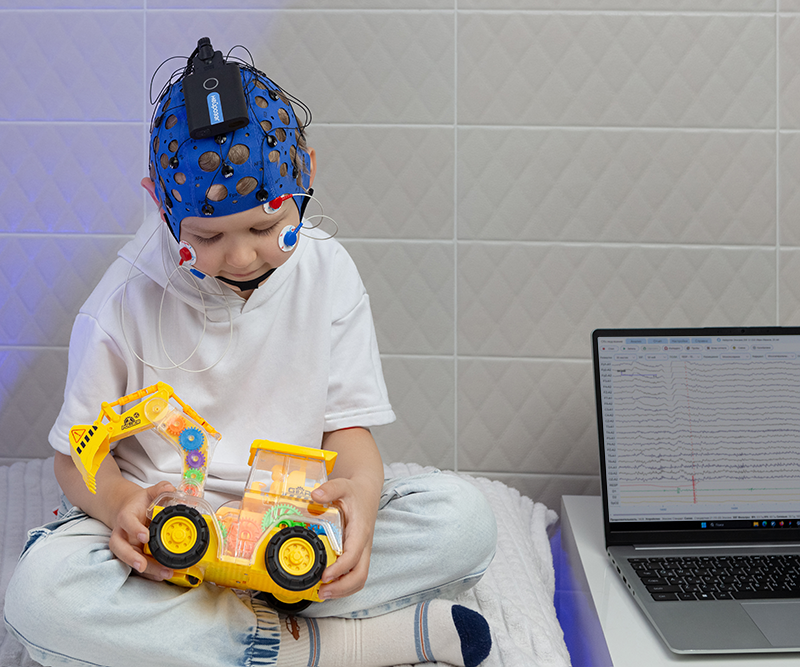

Связь аппаратного блока с персональным компьютером осуществляется посредством Bluetooth-соединения. Запись обследования производится синхронно, в режиме реального времени на компьютер и на microSD-карту, встраиваемую в аппаратный блок. Прибор устанавливается на голове пациента, что обеспечивает минимизацию двигательных артефактов. Данные инновационные решения позволяют добиться высококачественной записи ЭЭГ как в стационарных условиях, так и при условии свободного передвижения пациента (без привязки к компьютеру) по кабинету, лечебному учреждению и даже за его пределами.

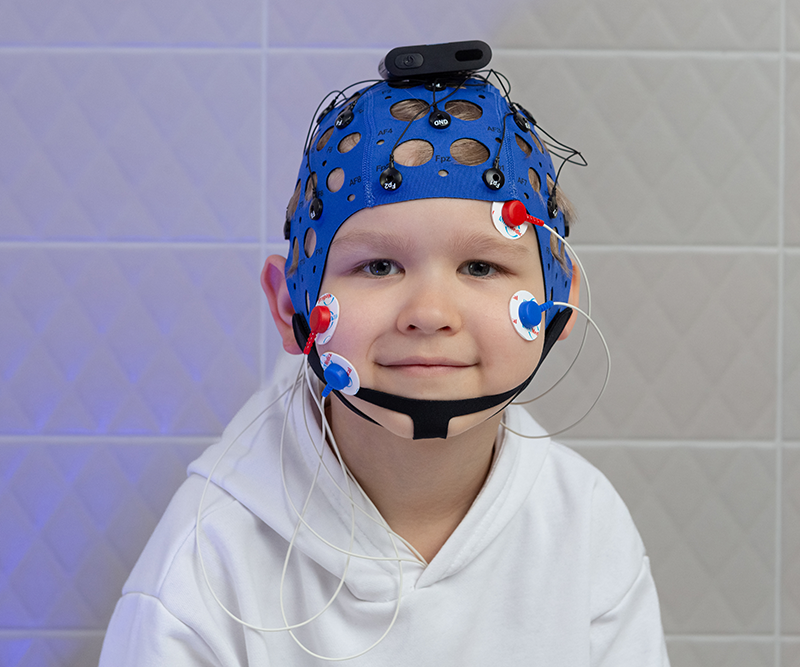

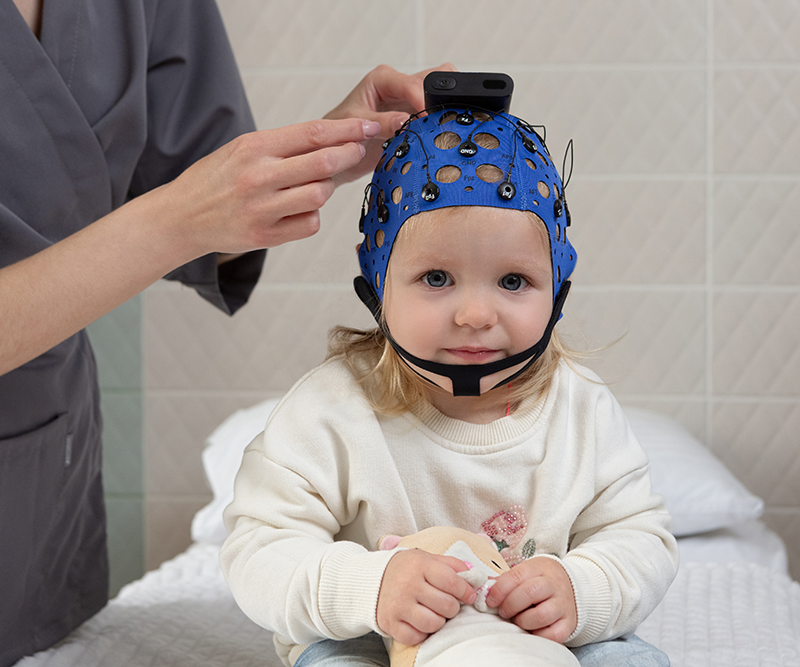

Единая электродная система позволяет без существенных затруднений использовать прибор для пациентов с различными размерами черепов, в том числе для грудных детей.
Допускается применение прибора не только для длительного мониторинга, но и для проведения рутинных исследований. Для этих целей система может быть дополнительно укомплектована беспроводным фотостимулятором.
Таким образом, беспроводной электроэнцефалограф «НейроЭЭГ» представляет собой универсальную систему высококачественной регистрации ЭЭГ.
Возможности системы и программного обеспечения
Основные виды математического анализа и обработки ЭЭГ:
- автоматизированный поиск участков патологической эпилептической активности, в том числе для длительных записей;
- автоматический поиск и выделение артефактов на ЭЭГ-сигнале;
- спектральный анализ;
- корреляционный анализ;
- топографическое 2D и 3D картирование в реальном времени;
- расчет межполушарной асимметрии, индекса и частоты ритмов.
Основные функции программного обеспечения:
- параллельная запись сигнала обследования в память компьютера и на внутреннюю microSD-карту (встраиваемую в прибор) позволяет осуществлять проведение обследований без привязки пациента к кабинету лечебного учреждения;
- возможность восстановления потерянных пакетов данных (ЭЭГ-сигнала) с microSD-карты в случае, если пациент в ходе обследования находился вне радиуса действия беспроводной системы;
- контроль качества наложения электродов по межэлектродному сопротивлению в реальном времени (функция измерения импеданса);
- автоматическое описание функциональных проб в отчете, автоматизированное формирование отчета в текстовом и табличном виде;
- наличие базы предустановленных схем наложения электродов (монополярных и биполярных) и возможность создания собственных (пользовательских) схем с использованием встроенного редактора схем наложения электродов;
- возможность печати необходимых участков ЭЭГ-сигнала в соответствии с установленными параметрами (временной интервал печати, печать провокационных проб, печать активного экрана с сигналом и всего зарегистрированного ЭЭГ-сигнала);
- регистрация ЭЭГ по заранее сформированным (предустановленным) протоколам и возможность создания пользовательских протоколов с необходимым количеством и параметрами провокационных проб;
- возможность параллельной регистрации универсальных полиграфических каналов (электрокардиограммы, электромиограммы и электроокулограммы) в ходе проведения ЭЭГ-обследования;
- запись ЭЭГ-сигнала по протоколу и без протокола, возможность менять последовательность проведения провокационных проб в рамках протокола;
- возможность добавления событий, зон ЭПИ-активности, артефактов, текстовых пометок, проб на регистрируемый сигнал как в режиме регистрации ЭЭГ-сигнала, так и по его завершении;

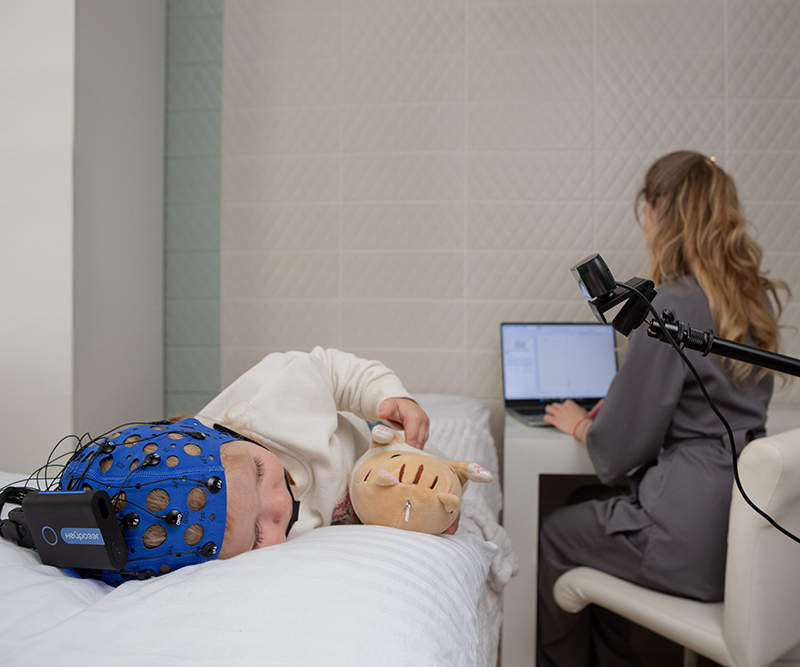

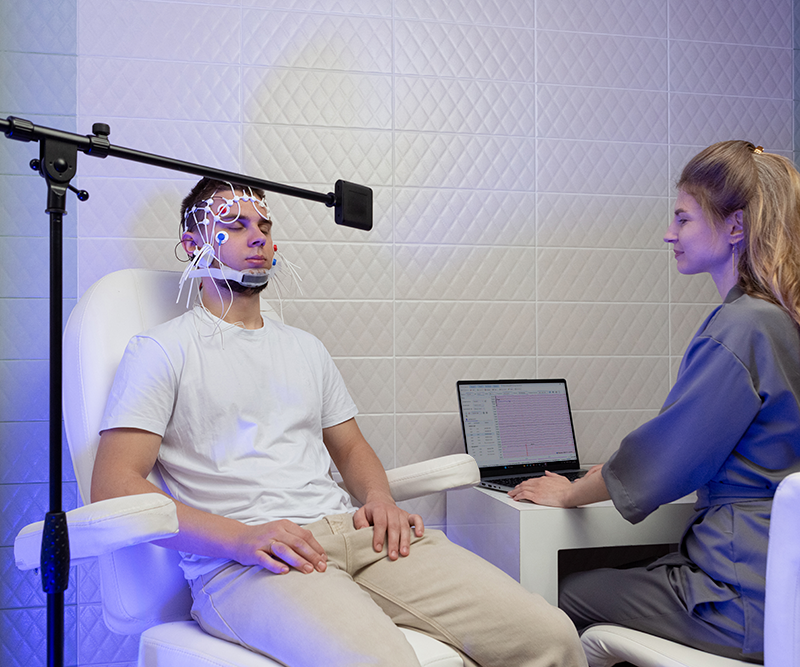

- возможность параллельной записи видеоизображения в ходе проведения обследования (с использованием двух и более камер);
- возможность выбора (и переключения) биполярных схем как в ходе проведения обследования (в реальном времени), так и по его завершении;
- применение цифровых фильтров как в реальном времени, так и после завершения регистрации сигналов, фильтрация сетевых помех;
- наличие полосовых фильтров для выделения частотных диапазонов;
- переключение масштабов отображения сигнала – по времени (развертки) и амплитуде (чувствительности), параметров фильтров как в реальном времени, так и после регистрации ЭЭГ-сигнала;
- встроенная база данных типовых шаблонов и фраз для заполнения полей отчетной формы (предустановленные шаблоны для составления заключений), возможность добавления, сохранения, редактирования и удаления собственных шаблонов и фраз.
Функциональные возможности базы данных:
- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- механизмы сортировки списка пациентов по критериям (по алфавитному порядку, полу, возрасту, дате регистрации и дате последнего обследования) и быстрый поиск пациента из списка по нескольким буквам ФИО;
- широкие возможности для дистанционного и удаленного описания обследований через облачное хранилище или сетевой диск: проведенные обследования автоматически загружаются на любой удобный облачный сервис, что обеспечивает возможность доступа к обследованиям из любой точки мира;
- возможность экспорта отчетной формы в Microsoft Office Word и PDF;
- экспорт в программу Loreta;
- возможность записи портативной версии обследования (вместе с видеоизображением) пациента на диск и/или флеш-карту, для просмотра которой (на другом ПК) не требуется установка специализированного ПО;
- импорт/экспорт проведенных ЭЭГ-обследований;
- ЭЭГ-обследование можно экспортировать в форматы CSV, EDF, EDF+ и обрабатывать с помощью известных международных программ: LORETA, EEGLAB, BESA, CURRY и др.;
- высокий уровень безопасности хранимых данных – шифрование результатов обследований, резервное копирование и восстановление базы данных из резервной копии;
- возможность создавать базы данных индивидуально для каждого пользователя (специалиста).
Программное обеспечение
Технические характеристики
| Количество каналов ЭЭГ | 21 |
| Количество полиграфических каналов | 3 |
| Способ связи с компьютером | Bluetooth |
| Частота дискретизации по каждому из каналов | 500 Гц |
| Время работы между зарядами аккумулятора | не менее 8 часов |
| Полное время заряда аккумулятора | не более 4 часов |
| Входной импеданс усилителей | не менее 1000 Мом |
Комплектация
| Модуль регистрации «НейроЭЭГ» | 1 шт. |
| Bluetooth адаптер (устройство связи с ПК) | 1 шт. |
| Зарядное устройство и кабель USB | 1 шт. |
| Кабель отведения I | 1 шт. |
| Кабель отведения II | 1 шт. |
| Комплект кабелей для полиграфических каналов (3 шт.) | 1 шт. |
| Электродный шлем MCScap | 1 уп. |
| Нагрудный пояс для фиксации шлемов MCScap | 1 уп. |
| Гель электродный | 1 шт. |
| Система ввода геля под электроды | 1 шт. |
| Щётка для очистки электродов | 1 шт. |
| Комплект одноразовых электродов (50 шт.) | 1 уп. |
| MicroSD-карта | 1 шт. |
| Устройство чтения microSD-карт (USB-картридер для microSD) | 1 шт. |
| Видеокамера (web-камера) | 1 шт. |
| Видеокамера для ночного мониторинга | 1 шт. |
| Специализированная подставка (стойка) под видеокамеру | 1 шт. |
| Фотостимулятор | 1 шт. |
| Стойка специализированная для фотостимулятора | 1 шт. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Эксплуатационная документация | 1 компл. |
| Кейс для хранения и переноса системы «НейроЭЭГ» | 1 шт. |
| Персональный компьютер/ноутбук | опционально |
| Принтер, лазерная или струйная печать, интерфейс USB 2.0 и выше или Wi-Fi | опционально |
