Стоматологическая система «Протокол НМС»
Стоматологическая система «Протокол НМС»
Комплекс беспроводного мониторинга электрофизиологических сигналов «Колибри» представляет собой удобное и эффективное средство регистрации активности лицевых мышц с целью оценки реципрокной регуляции и функционального взаимоотношения симметричных мышц антагонистов, агонистов и синергистов в процессе жевания и движений нижней челюсти.
Описание
Существенным преимуществом датчиков «Колибри» является беспроводной принцип работы системы, что повышает удобство эксплуатации и комфорт пациента, позволяет получить качественный, устойчивый к двигательным артефактам, электромиографический сигнал. Совокупность этих преимуществ является залогом успешной работы, повышения скорости и точности проведения исследований.
Датчики «Колибри» крепятся к лицу за счет клейкого слоя одноразовых электродов и не требуют дополнительных аксессуаров.
Комплекс беспроводного мониторинга электрофизиологических сигналов «Колибри» может быть использован при наличии следующих показаний:
- травмы черепно-челюстных лицевых отделов (ЧЧЛО);
- воспалительные процессы ЧЧЛО;
- дентальные имплантации;
- врожденные и приобретенные челюстно-лицевые деформации;
- заболевания височно-нижнечелюстного сустава;
- дефекты зубных рядов;
- патологическая стираемость зубов;
- заболевания пародонта;
- аномалии прикуса;
- дентальные реставрации;
- парезы и параличи лицевого нерва;
- полинейропатии;
- контроль эффективности лечебных мероприятий.
Возможности системы и программного обеспечения
Основные функции программного обеспечения:
- регистрация ЭМГ-сигнала высокого качества по четырем каналам одновременно: LTA (Left Temporalis Anterior); RTA (Right Temporalis Anterior); LMM (Left Masseter); RMM (Right Masseter);
- наличие инструментария для визуального сравнения двух записей сигнала в рамках одного экрана;

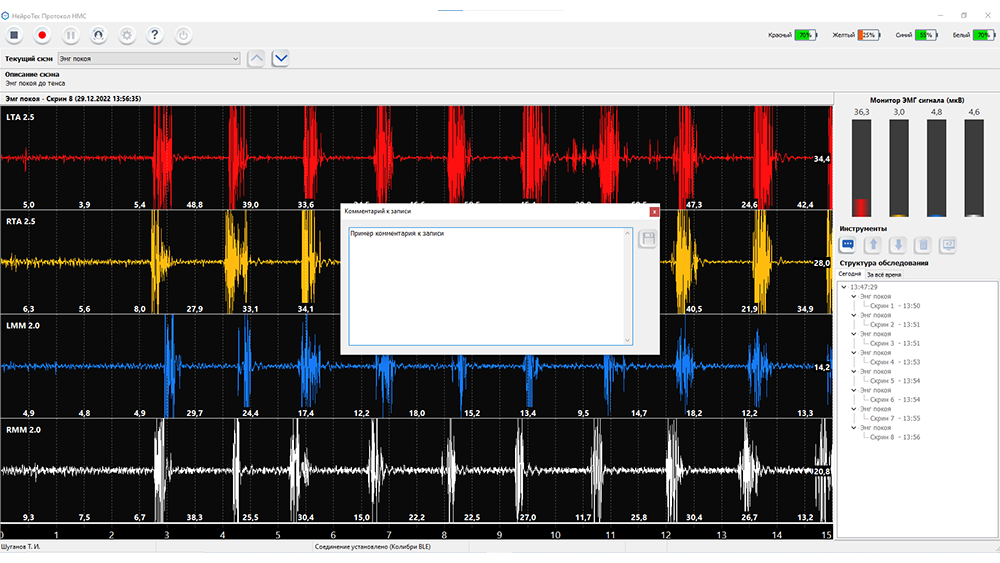

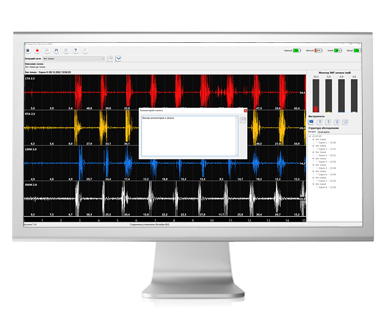

- возможность добавления и редактирования комментариев к обследованию, хранение записей результатов обследований для пациентов с учетом комментариев;
- расчёт среднего значения сигнала за каждую секунду записи и за весь интервал регистрации (скрин);
- группировка записей по дате и названию шаблона (скэну) и их автоматическое сохранение в базу данных;

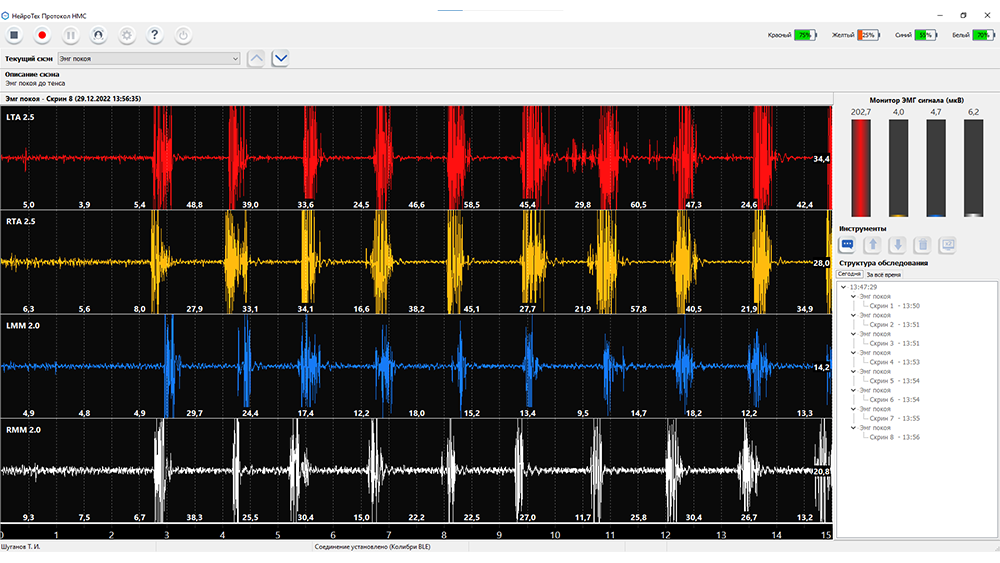

- монитор сигнала: содержит визуальное (в виде столбиков) отображение соотношения амплитуд ЭМГ-сигналов по каналам, позволяет быстро и эффективно оценить эффективность работы каждой мышцы;

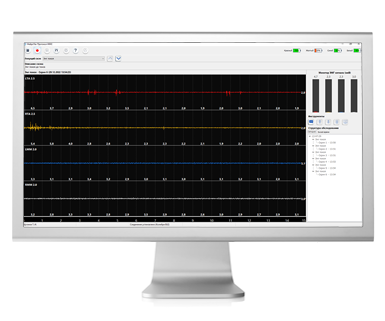

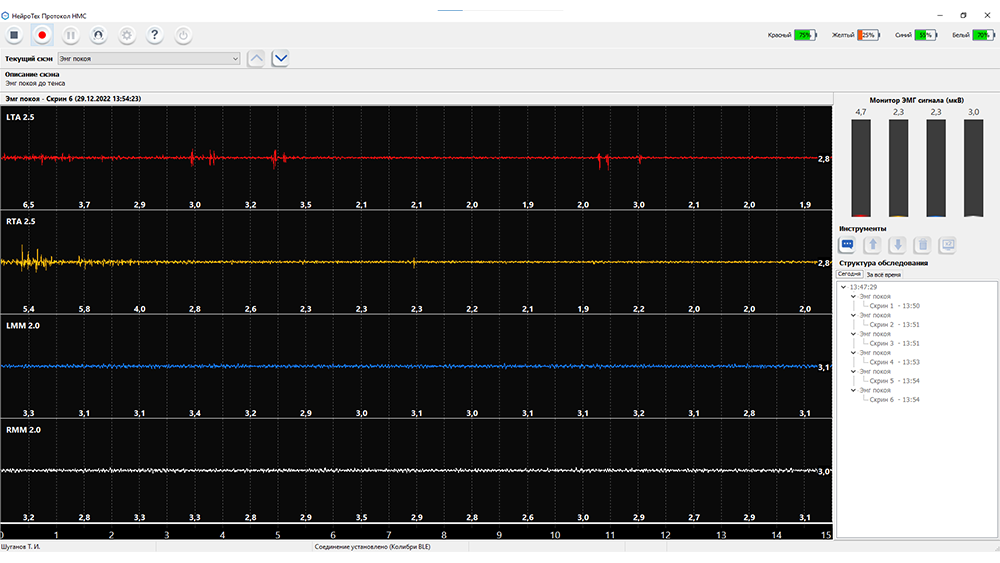

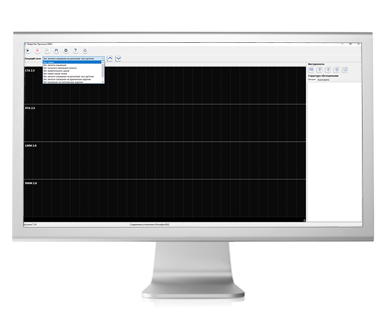

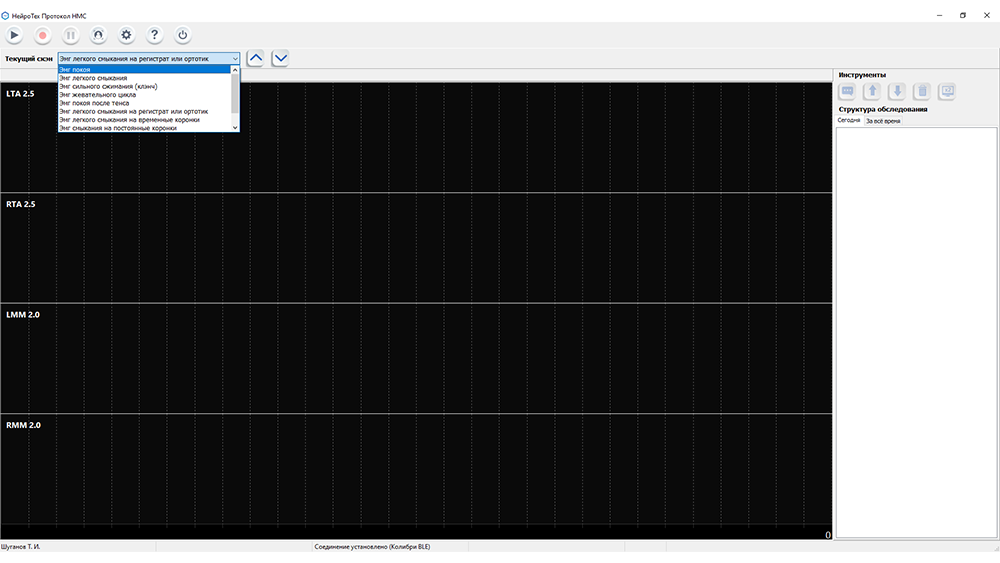

- встроенный набор предустановленных шаблонов проведения обследования, называемых скэнами: ЭМГ легкого смыкания, ЭМГ жевательного цикла на постоянные коронки, ЭМГ покоя, ЭМГ легкого смыкания на временные коронки, ЭМГ после ТЕНСа, ЭМГ сильного сжимания (клэнч), ЭМГ смыкания на постоянные коронки и др.;
- наличие норм значений амплитуды для каждого канала (указываются только для некоторых скэнов, измеряются в мкВ);

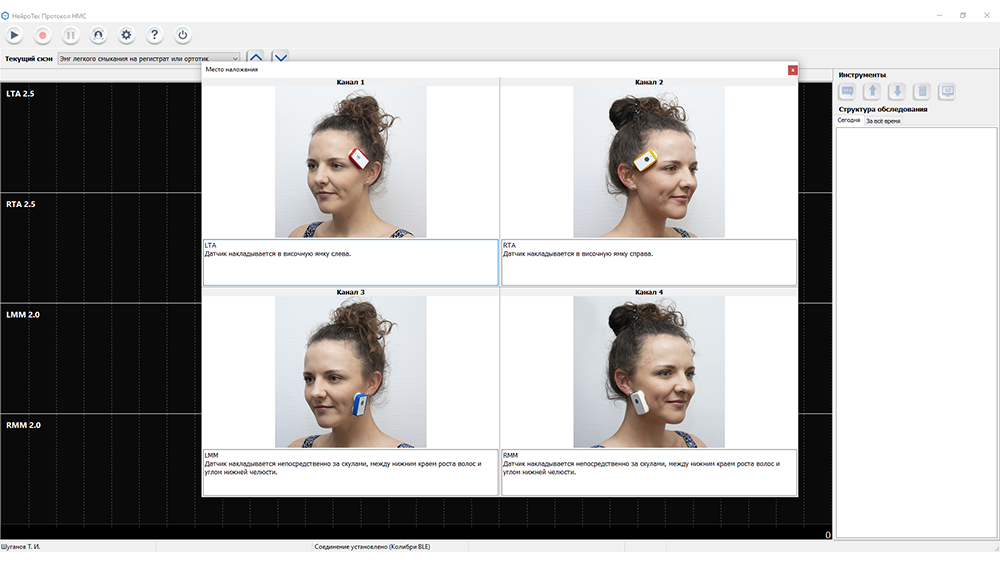

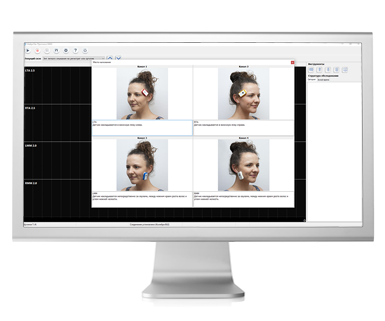

- наличие встроенных в программное обеспечение инструкций, содержащих информацию (словесное описание и соответствующие изображения) о корректном месте наложения датчиков.

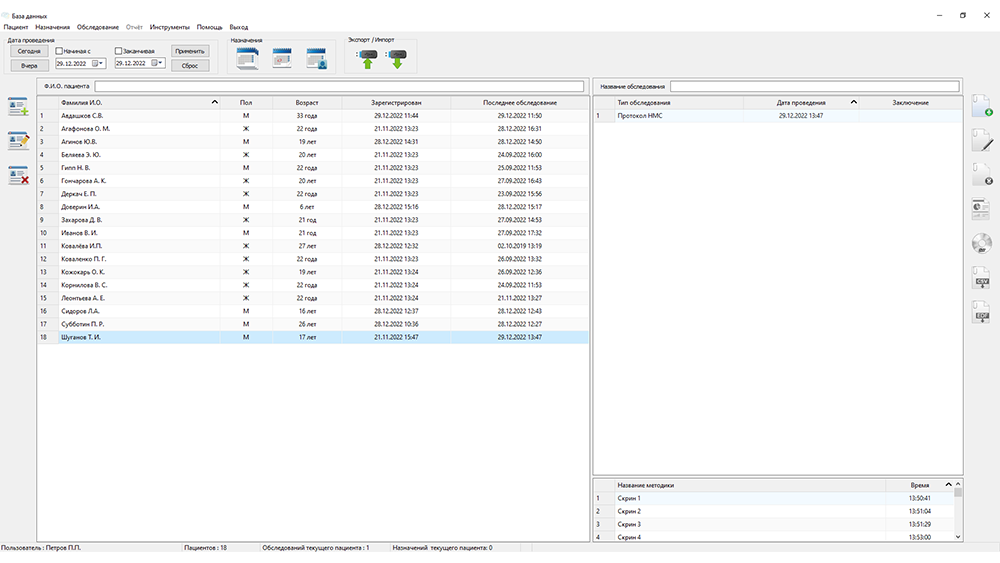

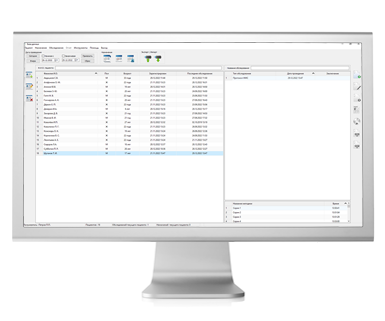

Функциональные возможности базы данных:
- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- механизмы сортировки списка пациентов по критериям (по алфавитному порядку, полу, возрасту, дате регистрации и дате последнего обследования) и быстрый поиск пациента из списка по нескольким буквам ФИО;
- импорт/экспорт проведенных обследований;
- обследование можно экспортировать в форматы CSV и EDF;
- высокий уровень безопасности хранимых данных – шифрование результатов обследований, резервное копирование и восстановление базы данных из резервной копии;
- возможность создавать базы данных индивидуально для каждого пользователя (специалиста).

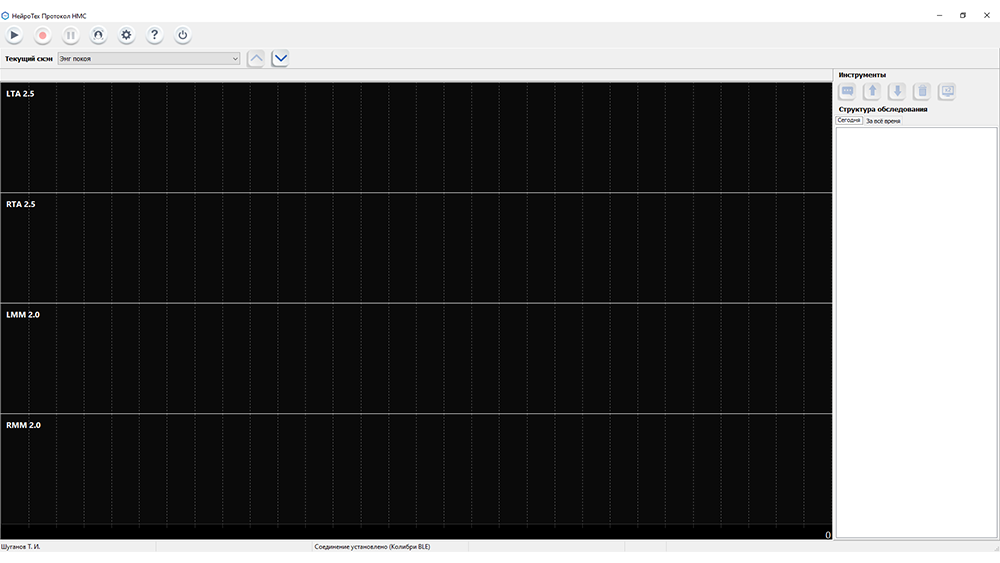

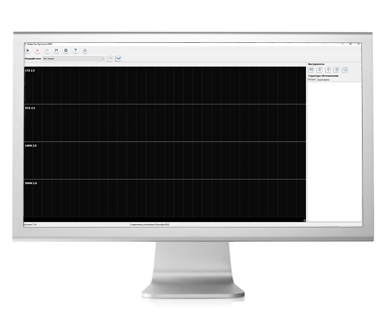

Программное обеспечение
Технические характеристики
| Количество одновременно используемых датчиков | 4 |
| Тип регистрации потенциалов | биполярный |
| Регистрируемые сигналы | электромиограмма |
| Диапазон измеряемых напряжений ЭМГ | от 0 до 2,4 В |
| Время заряда | не более 4 ч |
| Время непрерывной работы | не менее 6 ч |
| Дальность работы канала беспроводной связи | до 5 м |
Комплектация
| Модуль регистрации (беспроводной датчик) | 4 шт. |
| Модуль приёма-передачи (Bluetooth) | 1 шт. |
| Зарядное устройство с переходником на micro USB | 1 шт. |
| Комплект одноразовых электродов (50 шт.) | 2 уп. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Эксплуатационная документация | 1 компл. |
